スペクトラム拡散タイプ水晶発振器を開発

2026年6月

【新製品】EMIノイズを大幅低減！スペクトラム拡散タイプ水晶発振器を開発

九州電通株式会社（KDK）は、スペクトラム拡散機能を内蔵した水晶発振器の新シリーズを開発いたしました。
電子機器の高機能化・小型化に伴い、EMIノイズ対策は設計上の大きな課題となっています。
本製品は、クロックのEMIに課題がある場合、出力周波数を　微小に変化（変調）させることで、特定の周波数に集中するエネルギーを広い帯域に分散させ、ピークノイズを大幅に低減させる画期的なデバイスです。

主な特長

spectrum spred oscillator — スペクトラム拡散タイプ水晶発振器

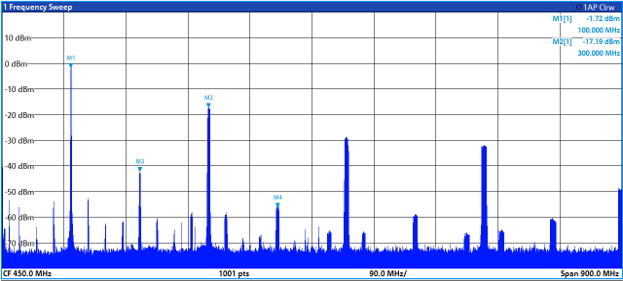

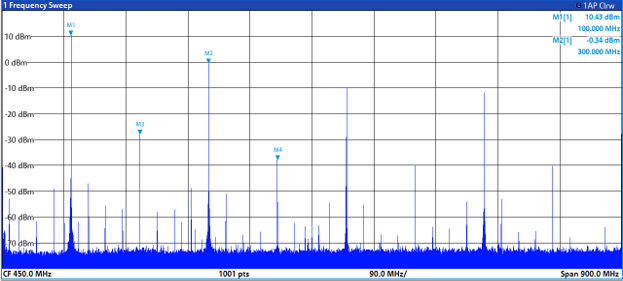

高いノイズ低減効果
多様な変調度設定により、システムの要件に合わせた最適なノイズ対策が可能です。

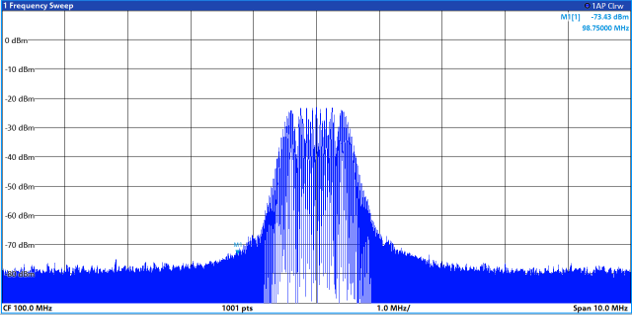

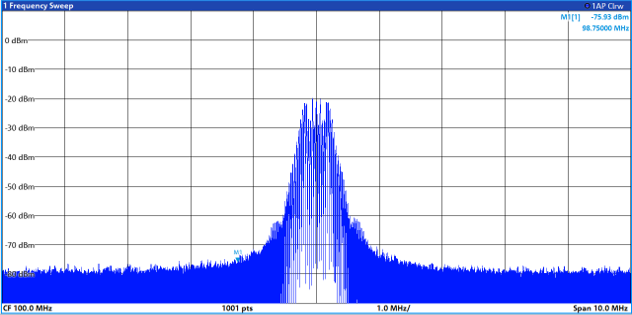

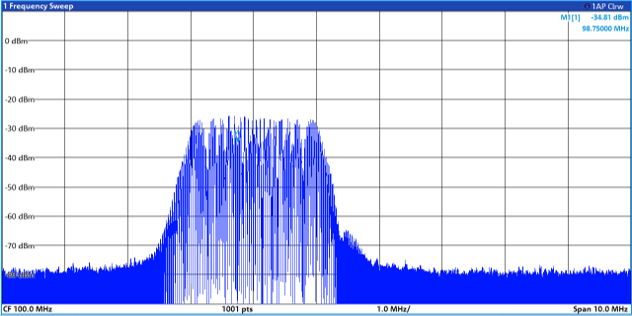

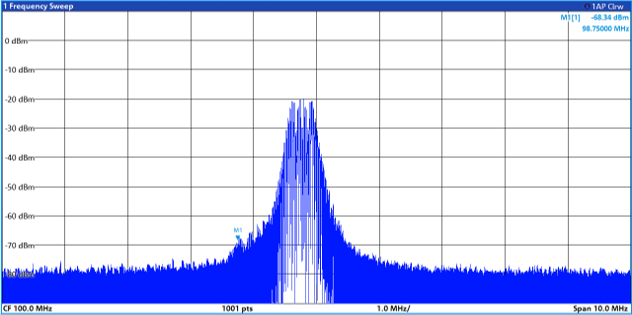

センター拡散（±0.0625% ～ ±2.0%）およびダウン拡散（-0.25% ～ -2.0%）から柔軟に選択いただけます。
豊富なパッケージサイズ展開
最新の小型機器から汎用機器まで対応できるよう、業界標準のサイズを幅広くラインナップしております。
対応サイズ：2016 / 2520 / 3225 / 5032 / 7050 サイズ
優れた動作条件と信頼性
産業用途等の厳しい環境下でも、安定した動作を保証します。
・周波数範囲：0.25MHz ～ 160MHz
・供給電圧：+1.8V ±10% / +3.3V ±10% (+2.5Vも対応可能)
・動作温度：-40 ～ +85℃（最大+125℃環境対応相談可）

製品ラインナップ

シリーズ	SPF	SPE	SPD	SPC	SPB
サイズ	2.05x1.65mm	2.5x2.0mm	3.2x2.5mm	5.0x3.2mm	7.0x5.0mm
周波数範囲	0.250MHz ～ 160.000MHz
変調度	センター拡散：±0.0625%, ±0.125%, ±0.25%, ±0.5%, ±1.0%, ±1.5%, ±2.0% ダウン拡散：-0.25%, -0.5%, -1.0%, -1.5%, -2.0%
出力タイプ	CMOS
電源電圧	+3.3V / +1.8V
動作温度範囲	-40 ～ +85℃
主な用途	産業機器・FA機器、プリンター、インターフェイス、ネットワーク機器等
今後のスケジュール ※2026年5月時点	サンプル：対応可能量産予定：2026年9月～
